森林智能防火系统解决方案

亿波普天 森林防火 烟火识别 无线监控

森林智能防火系统解决方案



在森林防火行业,替代传统的人工巡视、瞭望塔观测方式,无线视频监控、智能火灾预警系统成为现今

森林防火应用的重要两个部分。利用无缝融合无线传输技术、智能图像识别技术、面向对象的的GIS技

术、大型网络监控技术、气象监测等高新技术,结合林业管理的专业知识和林业防火的经验,建立林业

防火智能监测预警及应急指挥系统,从而实现林区视频的自动监控、烟火识别、火点定位火情蔓延

势推演、扑救指挥的辅助决策、灾后评估等多方面功能,建立森林防火的完整业务链,并针对性地解

用户的各种个性化需求。





亿波普天 森林防火 烟火识别 无线监控

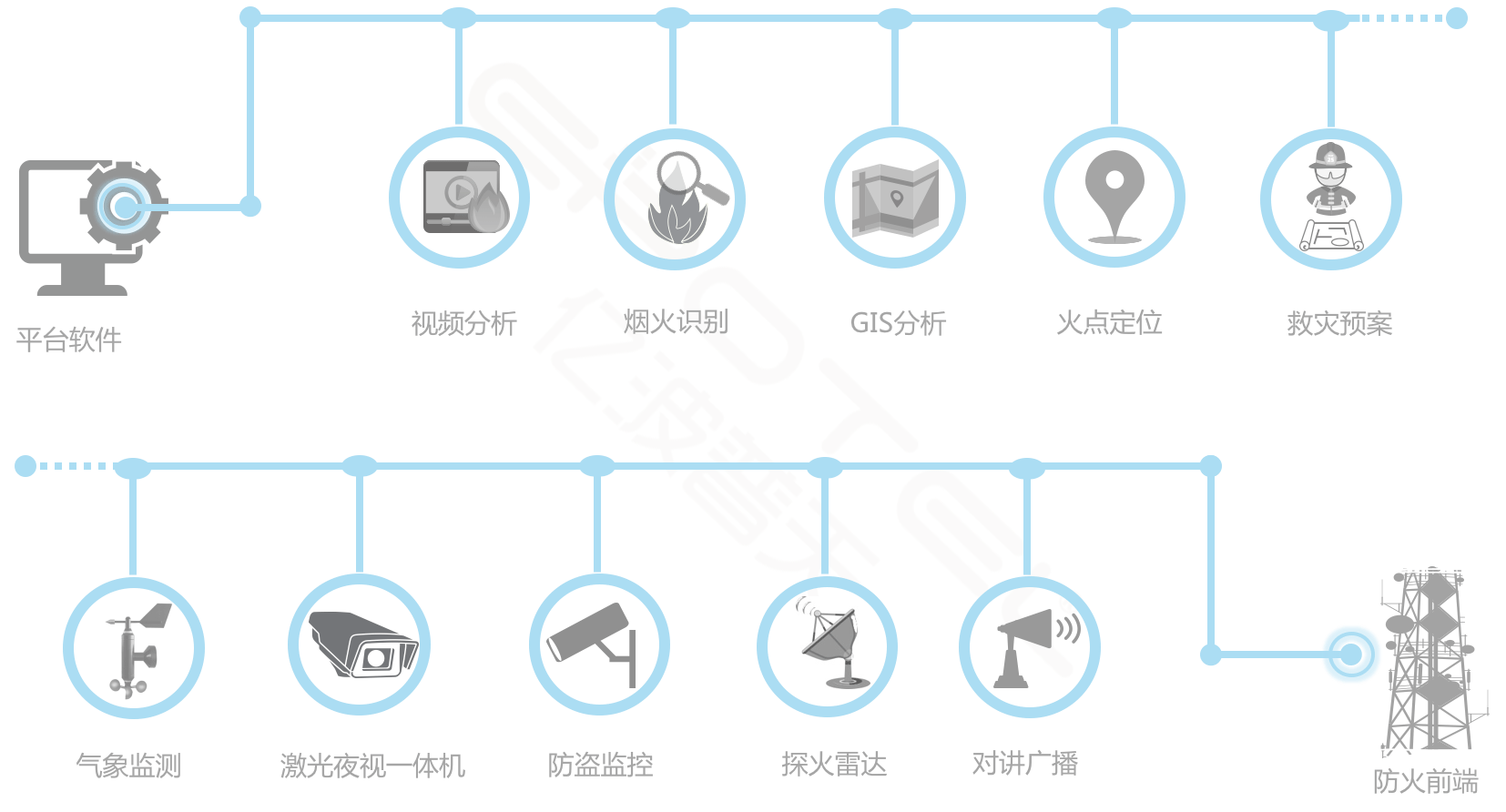

林业智能防火系统主要组成部分:

亿波普天 森林防火 烟火识别 无线监控

防火前端系统

防火前端一般部署在林区有地势优势、需要重点防范的位置,前端系统包括:铁塔系统、太阳能或风光互

补供电系统、远距视频监控系统、探火雷达系统、基站防盗监控系统、广播对讲系统、气象监测系统等,

各个系统间相互配合、优化配比,组成长效的前端预警点。



无线传输系统

鉴于林火预警系统项目环境特点,无线传输成为项目中传输部分的最好选择。利用无线数字微波产品,参

照现场勘探结果,对整体网络进行点对点、点对多点、中继跳接、多主干链路回传、环路备份等方式规划

设计,建立稳定、可靠、健壮的内部无线专网。



中心平台系统

针对从前端通过无线方式回传的视频、气象、雷达信息,结合平台软件来实现视频分析、烟火识别、火

点定位、救火方案推演、救火路径生成等目的,整个系统相互配合,不管是林火防御还是火灾扑救都能

做到紧密连接、及时高效。



关键技术

鉴于林火监测系统应用中,前端视频采集数据和视频分析数据的重要性以及点位故障维护的困难性,无线

传输作为网络通讯的基础,必须做到稳定、可靠、健壮。针对这种需求,我们对前端无线传输网络特殊

计了多种保证网络稳定的传输机制。

无线双无线基站备份机制:

不同于传统备份方式,无线备份传输基站在无异常时不供电、不通讯,不会对宝贵的太阳能供电资源造

成无故浪费;

当无线传输基站出现故障时,主备设备切换时间间隔很短,对数据传输连续性不会造成影响;

自动、智能的双机备份机制能最大程度保证网络的可靠性,同时大大降低前端现场维护的难度和成本。



备份基站静默状态流程图

亿波普天 森林防火 烟火识别 无线监控

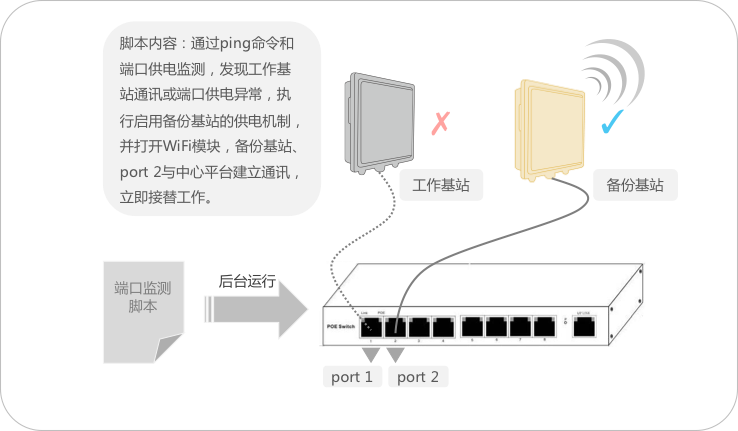

备份基站启用动作流程图

亿波普天 森林防火 烟火识别 无线监控

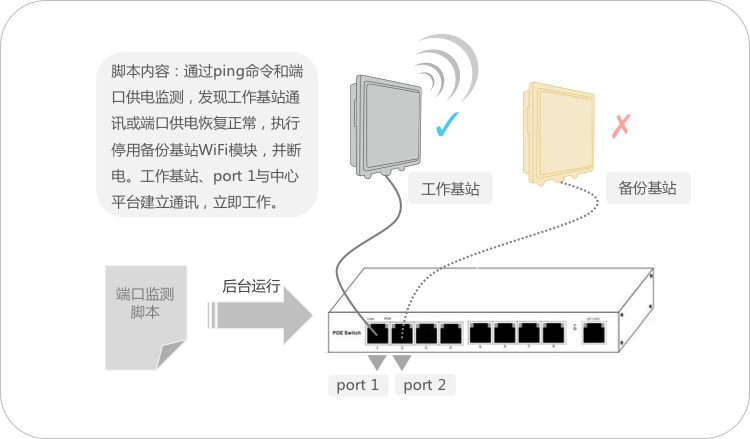

备份基站恢复静默状态流程图

亿波普天 森林防火 烟火识别 无线监控

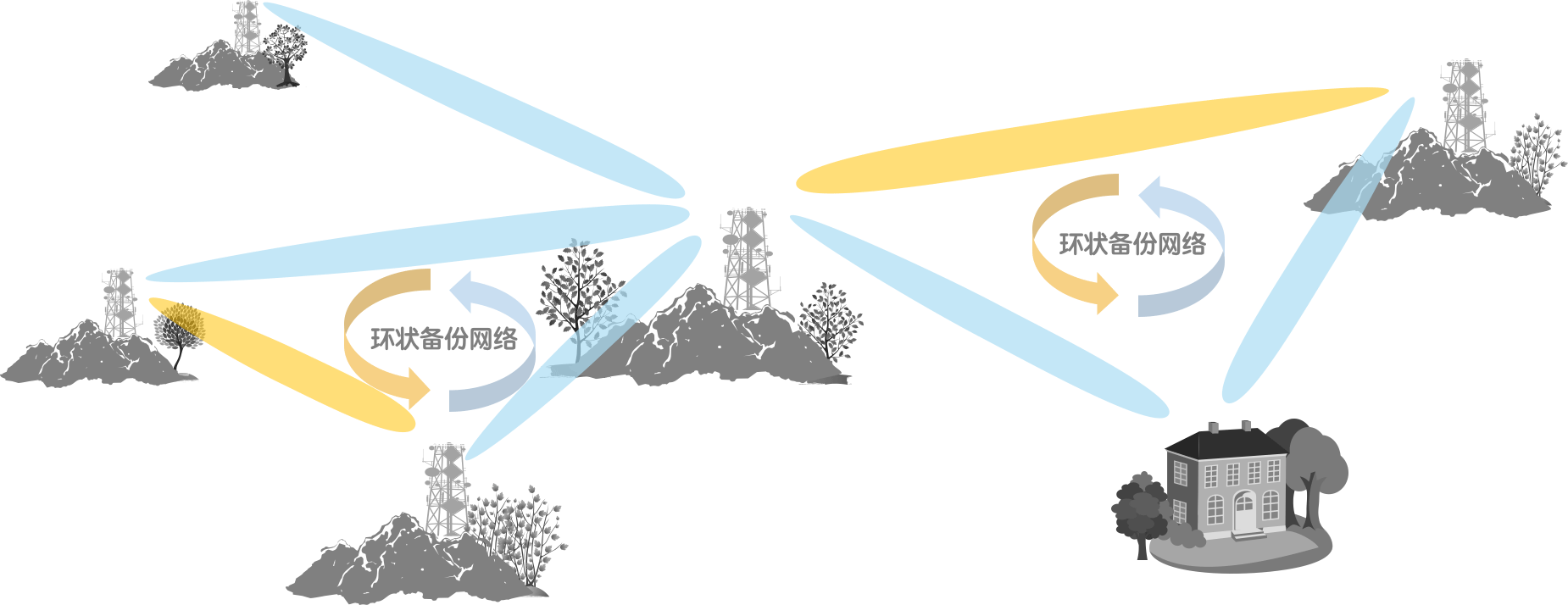

无线环状网备份传输机制:

利用无线网络组网灵活的特性,在重要的监控节点或者中继采取环状多链路传输,建立备份通道;

当任意一条无线链路出现故障时,另一条无线链路仍然能将数据正常传输到中心;

自环形网络节点数量可以做到3~10个成为一个环,最大程度解决突发网络故障问题。

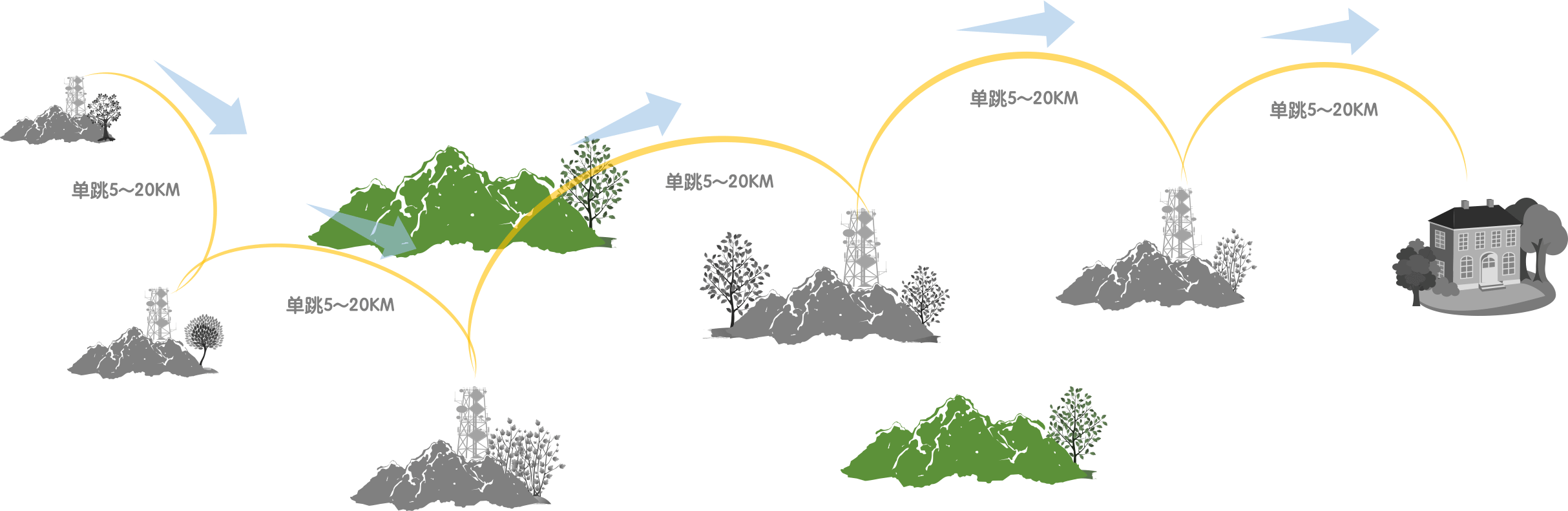

无线MESH菊花链多跳传输机制:

利用无线网络组网灵活的特性,使用多模MESH传输基站设备,组成多跳传输网络,解决因为山体遮挡、

传输距离过远(大于50公里)造成的传输困难或者信号偏低问题。

点对点单跳直传距离可达30KM,外接大增益天线,可以传输更远;

多跳带宽损耗低,10跳带宽损耗只有总带宽的35%左右,适合于高清视频监控的多跳传输。





整体网络拓扑
